群辉NAS配置端口聚合对接华为交换机

一、交换机配置

# 创建聚合接口，并配置链路聚合模式
<Switch>system-view
[Switch]interface Eth-Trunk 1
[Switch-Eth-Trunk1]port link-type access
#群辉如果没有配置vlan，交换机就配置使用access接口模式，
interface GigabitEthernet0/0/1
eth-trunk 1

interface GigabitEthernet0/0/2
eth-trunk 1


# 向聚合接口中加入成员接口
[Switch-Eth-Trunk1]trunkport GigabitEthernet 0/0/14 to 0/0/16

#mode manual load-balance   默认模式就是为静态，display eth-trunk 1时显示WorkingMode: NORMAL

参考文章：https://support.huawei.com/enterprise/zh/doc/EDOC1100278264/edec5591

二、配置群辉

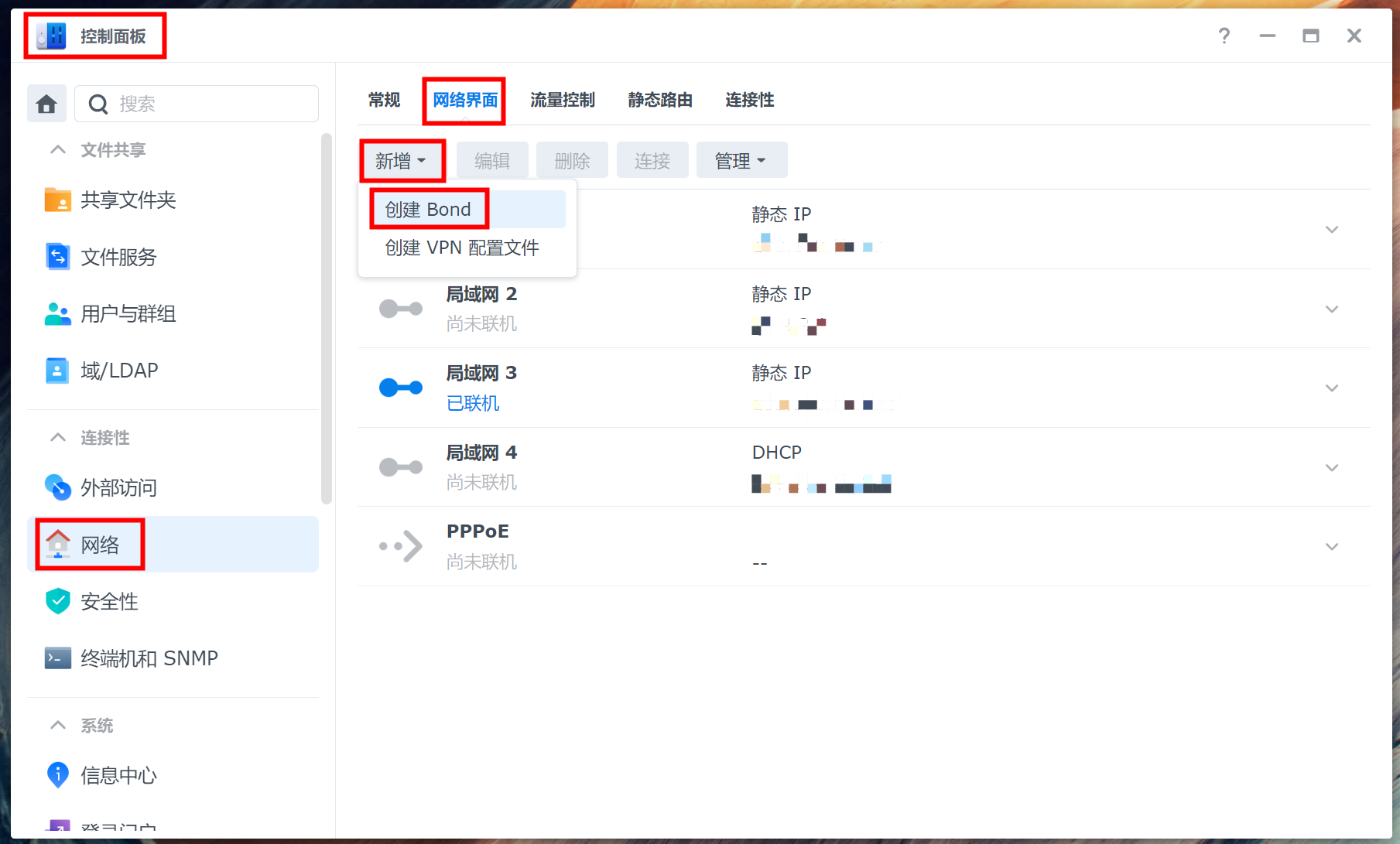

1.进入控制面板 > 网络 > 网络接口。请单击创建 > 创建 Bond

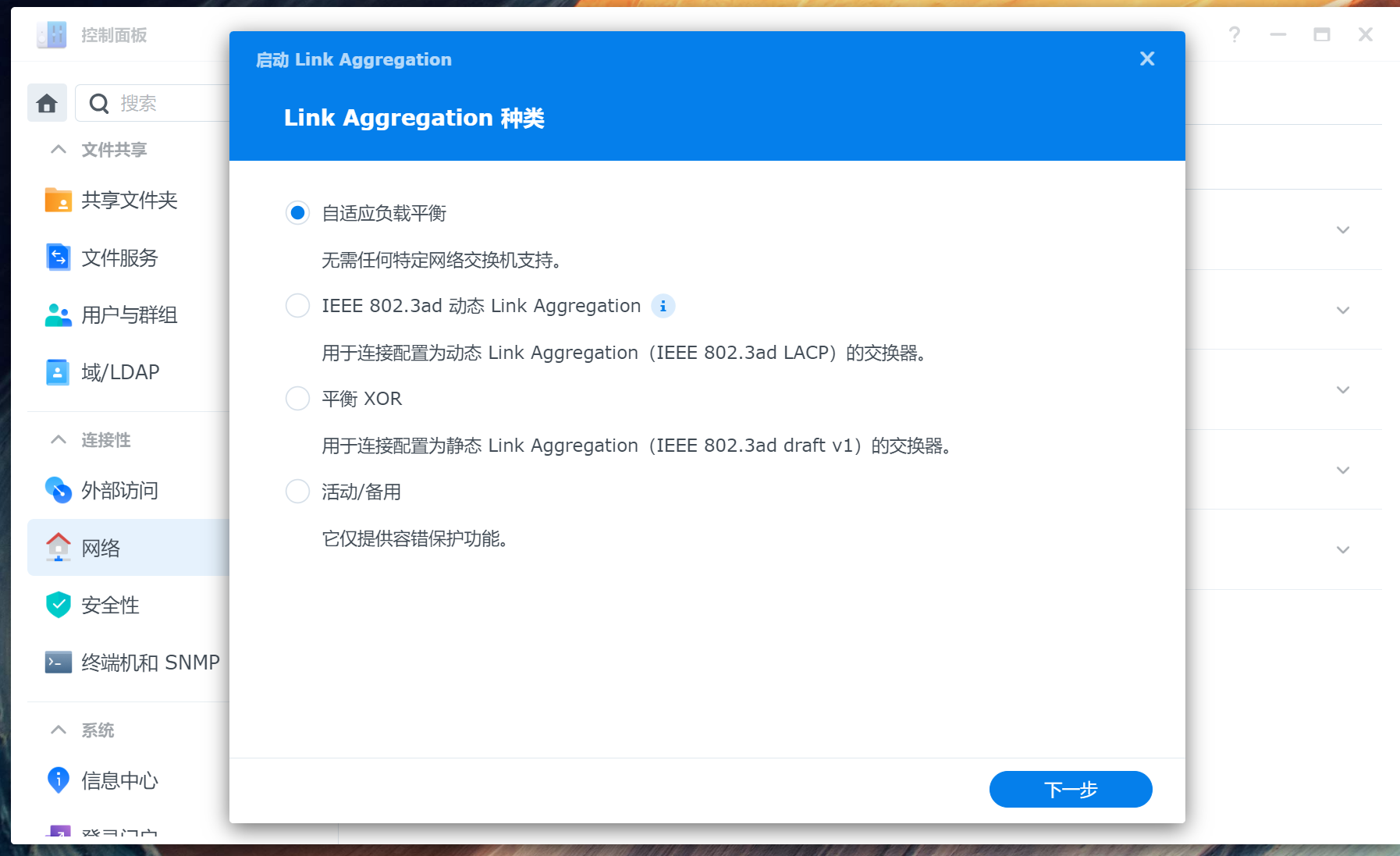

2.根据需求选着相应的接口类型（推荐：平衡XOR）

自适应负载平衡：
此模式优化了 Synology NAS 接收和发送的网络流量，而与交换机是否支持 Link Aggregation 无关。为避免意外错误，即便交换机支持 Link Aggregation 也不要启用交换机上的 Link Aggregation。
IEEE 802.3ad 动态 Link Aggregation：
此模式优化了 Synology NAS 接收和发送的网络流量，并需要启用交换机上的 IEEE 802.3ad（动态）Link Aggregation （LACP，802.1AX）。如果使用多个交换机，这些交换机必须为堆叠式并正确配置。
平衡 XOR：
此模式平衡了 Synology NAS 接收和发送的网络流量，并需要启用交换机上的静态 Link Aggregation。如果使用多个交换机，这些交换机必须为堆叠式并正确配置。如果交换机不支持 Link Aggregation，而 Synology NAS 接收和发送的网络流量仍可平衡。通过此模式，可检测到丢失的链接，但检测不到原因（例如，以太网什么时候拨出的或交换机什么时候被错误配置的）。
活动/备用：
此模式为你的 Synology NAS 提供了网络容错功能。即，当激活网络接口出现故障后，其它局域网端口之一将接管以保持网络连接。你可选择此模式而无需配置交换机，或通过支持 IEEE 802.3ad Link Aggregation 的交换机。

官方文档：https://kb.synology.cn/zh-cn/DSM/help/DSM/AdminCenter/connection_network_linkaggr?version=7

三、测试结果

情况1：
群晖NAS: 自适应负载平衡
华为交换机：交换机无需配置
结果：测试切换、冗余性等正常。

情况2：
群晖NAS: IEEE 802.3ad动态Link Aggregation
华为交换机：mode LACP-即交换机静态LACP模式或动态LACP模式
结果：测试切换、冗余性等正常。

情况3：**推荐使用**
群晖NAS: 平衡XOR(静态LinkAggregation)
华为交换机：mode manual (静态LinkAggregation)-即手工负载(默认)模式
结果：测试切换、冗余性等正常，基本上不会丢包。

情况4：
群晖NAS: 活动/备用
华为交换机：交换机无需配置
结果：测试切换、冗余性等正常。
